井式回火炉
文章出处：洛阳人工智能箱式电阻炉厂家-赛特瑞 人气：141 发表时间：2020-07-31
井式回火炉系节能型周期作业式回火炉，供用于长轴、连杆、索具等悬挂加热型工件和一般金属机件在空气中进行回火，也适用于铝合金压铸件、活塞、铝板等轻合金机件淬火、退火、时效热处理之用。

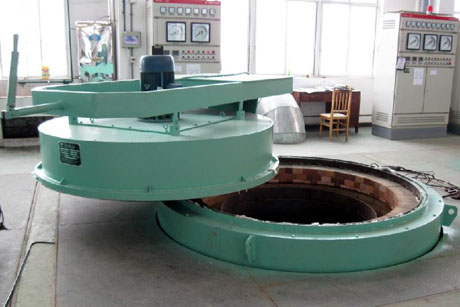

井式回火炉结构，外壳由钢板和型钢制成圆柱形炉体。炉盖内面采用不锈钢板制成。炉衬采用超轻质节能微孔耐火保温砖砌筑。炉衬与炉壳夹层置硅酸铝纤维棉保 温，间隙填充膨胀保温粉。电阻丝采用0Cr25Al5高电阻合金丝绕成螺旋状安装在炉膛的搁丝砖上。炉膛内放置有不锈钢装料筐。炉盖采用手动扛杆升降。为 了使工件均匀加热，在炉盖上安装有耐热不锈钢轴和风叶制成的热风循环风机，工件在加热过程中，热空气在回火炉内上下循环以保证工件均匀加热。为保证操作安 全在升降机构附近装有限位开关，此开关与回火炉控制柜电源联锁，炉盖关闭时（工作时）接通电源。当炉盖开启时限位开关即切断控制电源，因此加热元件的电源 同时切断，以保证安全操作。井式回火炉出厂时配套自动控温柜，热电偶。
井式回火炉的特点：
1、炉盖装有特质气流循环风扇，风压强，风流量大，气密性好。
2、井式回火炉炉膛内炉温均匀性可符合AMS2750D美国航空标准。可达±3℃，控温精度10℃。
3、炉衬采用230kg/m³高密度硅酸铝纤维毛快结构，节能效果显著。
4、炉盖与炉口采用软软密封与砂刀插槽双重密封，根据炉盖轻重采用手动杠杆或电动液压及蜗杆机械升降，减轻劳动力。
5、可根据工件形状、大小、堆放密度设计更稳定可靠型回火炉。以节省进行成本并提高合格率。
井式回火炉的技术参数：
| 参数名称 | 单位 | 型号 | ||||||
| RJ2-55-6 | RJ2-75-6 | RJ2-105-6 | RJ2-135-6 | RJ2-150-6 | RJ2-180-6 | |||
| 额定功率 | KW | 55 | 75 | 80 | 135 | 150 | 180 | |
| 额定电压 | V | 380 | ||||||
| 频率 | Hz | 50 | ||||||
| 相数 | 相 | 3 | ||||||
| 额定温度 | ℃ | 650 | ||||||
| 工作温度 | ℃ | 300-650 | ||||||
| 炉膛 尺寸 |
直径 | mm | φ700 | φ950 | φ1200 | φ1300 | φ1400 | φ1500 |
| 深度 | mm | 900 | 1200 | 1400 | 1500 | 1800 | 1800 | |
| 加热元件接法 | △ | YY | YY | YY | YY | YY | ||
| 空炉升温时间 | h | ≤1.2 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | |
| 控温精度 | ℃ | ±1 | ||||||
| 炉温均匀性 | ℃ | ±5-8 | ||||||
| 额定装载量 | Kg | 750 | 1000 | 1400 | 2000 | 2500 | 3000 | |
| 重量 | Kg | 2900 | 4000 | 5200 | 5800 | 6900 | 7700 | |
注：我公司可根据用户要求，为用户设计制造各种炉膛尺寸，高温、中温、低温各类井式回火炉。
