井式渗碳炉滴液装置：不锈钢三孔滴液器

文章出处：洛阳人工智能箱式电阻炉厂家-赛特瑞人气：0 发表时间：2023-03-01

不锈钢三孔滴液器为井式渗碳炉滴液装置，井式渗碳电炉通过滴液装置将甲醇滴入炉罐内，高温裂解后获得保护气氛，确保炉罐内工件少、无氧化处理。

井式渗碳炉是由炉壳、炉衬、炉罐、风机及盖升机构等部分组成。炉壳是由钢板滚筒成圆形焊接制作而成，底部采用槽钢加固焊接。炉膛用弧形轻质阶梯砖砌筑：加热元件绕制成螺旋状安放在炉膛的搁丝砖上；炉膛与炉壳之间填充陶瓷纤维保温棉材料；中间放置炉罐及料框，炉罐上设置炉盖，炉罐与炉盖用螺栓与吊环螺母紧固，并采用高温陶瓷纤维绳密封。风机安装在炉盖上，风机轴穿过炉盖伸到炉罐内，并装有高温不锈钢风叶使炉内气氛均匀。为了高密封性能，风机轴采用水冷油封结构。炉盖配有三头滴注器，采用滴入有机液体。

井式渗碳炉用途：
井式渗碳炉用于钢铁工件进行可控渗碳、碳氮共渗、奥氏体氮碳共渗等多种化学热处理，是RQ2-RQ4系列升级产品。

电炉特点：
1、可选配微机碳热控制柜（立式或卧式），实现炉温、时间、碳势、有机液滴量的自动控制和记录及显示，有常用钢种成熟的工艺软件提供。
2、可配进口或组装的氧探头，自动控制和记录炉内碳势、精度高、反应快、金属外管坚固，并可自动定期清除碳黑。
3、密封结构新颖先进，炉内压力可达1500Pa（150mmH2O）水柱，促使渗碳速度显著提高，炉温均匀，可达超部标、国军标、航标。
4、炉盖设有多头滴量器及通排气装置，可实现多种用途。
5、取消压紧螺栓，采用斜面压紧专用结构，操作方便。
6、可配快冷装置，缩短生产周期。
7、采用Cr25Ni20Si2高温耐热钢板焊接炉罐，可实现1050℃高温渗碳，缩短生产周期。
8、更好的价格比，近20年的不断更新，数百台应用的实例，是主要实现高质量渗碳的首选设备。
9、由RQ5-D/Z系列基础上创新的井式脉冲真空渗碳炉见另编样本。

技术参数:

电炉型号	额定功率	额定温度（℃）	工作尺寸 mm	相数	加热元件接法	空炉升温时间	空炉损耗功率	炉温均匀度℃	装料量Kg	参考质量kg
RQ5-9D/Z系列滴控井式多用炉， “Z”为铸钢件（950℃），“D”或非标准Cr25Ni20Si2钢板焊接件（1050-1100℃）
RQ5-25-9D/Z	25	950-1050	料筐Ф300×450	3	Y	≤2.5	≤7	±5	50	1700
RQ5-35-9D/Z	35	950-1050	料筐Ф300×600	3	Y	≤2.5	≤9	±5	100	1900
RQ5-60-9D/Z	60	950-1050	料筐Ф450×600	3	YY	≤2.5	≤12	±5	150	2600
RQ5-75-9D/Z	75	950-1050	料筐Ф450×900	3	YY	≤2.5	≤15	±5	220	3070
RQ5-90-9D/Z	90	950-1050	料筐Ф600×900	3	YY	≤3	≤16	±5	400	3700
RQ5-105-9D/Z	105	950-1050	料筐Ф600×1200	3	YY	≤3	≤18	±5	500	4000
XD96-161D/Z	45	950-1050	料筐Ф300×900	3	YY	≤2.5	≤12	±5	150	2500
XD96-162D/Z	90	950-1050	料筐Ф450×1200	3	YY	≤2.5	≤16	±5	400	3600
XD96-163D/Z	130	950-1050	料筐Ф600×1800	3	YY	≤2.5	≤25	±5	650	4800
XD96-164	140	950	料筐Ф800×1200	3	YY	≤2.5	≤25	±5	750	5400
XD96-165	170	950	料筐Ф1000×1200	3	YYY	≤2.5	≤30	±5	900	6000
XD96-166	75	1050	料筐Ф600×600	3	Y	≤2.5	≤15	±5	250	3200
XD96-167	180	1050	风套Ф650×3500	3	YYY	≤3	≤30	±5	1000	6000
XD96-168	240	1050	风套Ф650×5200	3	YYYY	≤3.5	≤40	±5	1500	11000
XD97-111	250	1050	风套Ф800×2500	3	YY	≤3	≤60	±5	1600	13500
XD93-10	120	950	风套Ф900×800	3	YY	≤3	≤25	±5	700	5000
XD81-91	90	950	风套Ф600×1200	3	YY	≤3	≤16	±5	500	4000
XD91-102	150	950	风套Ф900×1000	3	YY	≤3.5	≤25	±5	850	5500
XD91-103	75	950	风套Ф680×900	3	YY	≤3	≤15	±5	250	3500
XD92-36	360	950	风套Ф900×5000	3	YYYY	≤3.5	≤55	±5	2500	20000
XD98-42	75	1050	风套Ф460×1050	3	YY	≤3	≤15	±5	300	3500
小型滴控井式多用炉
SQ2-10-11D	10	1100	料筐Ф200×300	2	串	≤2.5	≤3.5	±5	20	980
SQ2-15-11D	15	1100	料筐Ф200×400	3	Y	≤2.5	≤4	±5	30	1200
SQ2-20-11D	20	1100	料筐Ф250×400	3	Y	≤2.5	≤5.5	±5	40	1450
大型井式气体渗碳炉
用途：主要供超大机件的气体渗碳或碳氮共渗特点： 1.RQ5-D系列所有特点 2.全部实现微机程序操作和气氛控制。可设快速冷却装置，以缩短生产周期。 3.炉内设吊料装置，保证处理质量。 4.炉罐下部可采用油封式，确保自由伸长。
XD99-102	280	1050	风套Ф2200×2000	3	YYY	≤3.5	≤70	±5	1700	16100
XD98-105	300	1050	风套Ф1300×3000	3	YYY	≤3.5	≤75	±5	1900	18500
XD95-34	280	950	风套Ф1600×2000	3	YY	≤3	≤70	±5	1800	15000
XD95-35	360	950	风套Ф1600×3000	3	YYY	≤3	≤85	±5	2200	20000
XD95-36	380	950	风套Ф2000×2500	3	YYY	≤3	≤100	±5	2500	2300
XD95-37	420	950	风套Ф2500×3000	3	YYYY	≤3	≤120	±5	3000	30000
XD95-38	480	950	风套Ф3000×3500	3	YYYYY	≤3	≤150	±5	3500	40000
XD95-39	520	950	风套Ф3000×4100	3	YYYYYY	≤3	≤180	±5	4000	52000

滴液装置：本井式渗碳电炉通过滴液装置将甲醇滴入炉罐内，高温裂解后获得保护气氛，确保炉罐内工件少、无氧化处理。（备有氮气进、出口）

不锈钢三孔滴液器

1、采用独特的调节阀和锁紧装置，保证滴速稳定，每小时变动量≤10滴。
2、滴速调节范围：（0～400滴）/min[相当于（0～12）ml/min]。
3、在2000mm油柱压力下，不出现渗析现象。

4、本品适用于热处理各种滴剂。

本方案设计针对热处中使用的75kw井式渗碳炉，应用较为先进的C8051F006单片机进行整个工艺过程的自动控制。使渗碳温度控制精度达到1%（6000C-11000C)，炉温测量精度达到0.5%±2，且炉温计算机控制范围为1000℃-1100℃，以达到零件生产的标准要求。

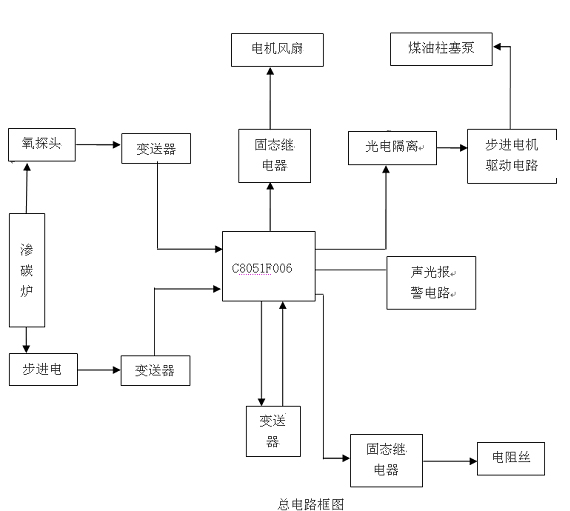

本方案主要分为温度控制和碳势控制两大控制系统。温度控制系统主要是通过热电偶采集温度数据送给C8051F006单片机进行处理，进而控制继电器通断来控制炉温。碳势控制系统主要是通过氧探头采集碳势数据送给C8051F006单片机，通过单片机发出控制信号驱动步进电机和风扇工作，进而控制碳势达到零件生产标准。另外还设计了键盘显示电路和报警电路，实现了工作精度和自动化程度的双重提高。整个电路框图如下所示。
